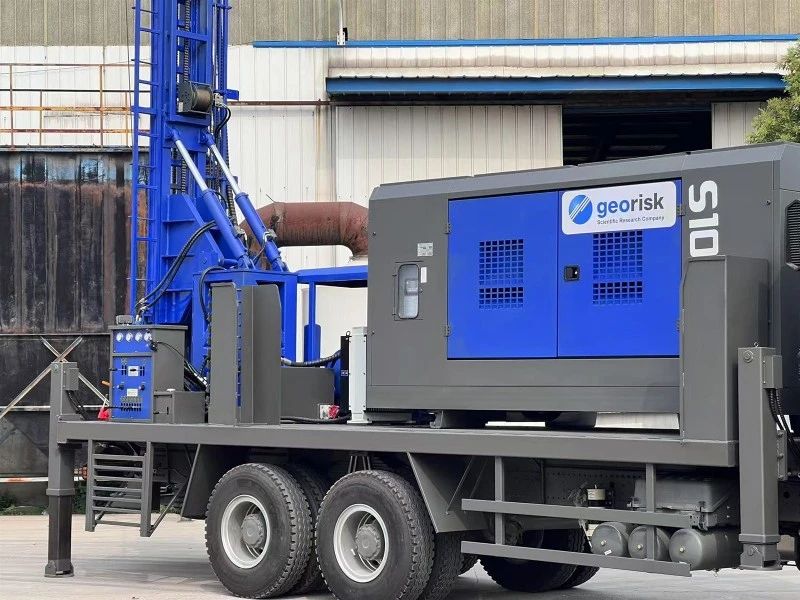

Peralatan Penggerudian Air Lubang Tebang Trak





Parameter Teknikal	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Kedalaman gerudi (m)	180	250	280	350	400	500	680	800
Diameter gerudi(mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Enjin Dilengkapi	Yuchai 65kW atau PTO	Yuchai 70kW atau PTO	Yuchai 75kW atau PTO	Yuchai 92kW atau PTO	DEUTZ 103kW atau PTO	Yuchai 118kW atau PTO	Cummins 154kW atau PTO	Cummins 194kW atau PTO
Strok Suapan (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Panjang paip gerudi(m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Kelajuan ayunan (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Tork ayunan (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Daya angkat pelantar (T)	12	14	17	18	25	26	30	36







Kapasiti

Diameter Lubang: 140 – 325 mm (51/2 inci – 13 inci)

Kedalaman Maksimum: 250 meter @ diameter 203 mm (8 inci).

Kaedah Penggerudian: Penggerudian DTH dan Rotary



Penggerak Perdana

Pilihan 1: Gunakan sistem PTO dan gunakan kotak gear penghantaran untuk mendapatkan kuasa daripada enjin trak (290hp/336hp/371hp) untuk memacu sistem hidraulik.

Pilihan 2: Konfigurasi individu pelantar dengan enjin diesel 75kw.



Struktur Platform

Struktur keluli dikimpal jenis I dan C tugas berat ditutup dengan plat parut 5mm



Perhimpunan Tiang

Ledakan gerudi komposit diangkat oleh silinder berkembar, meningkatkan daya angkat dan mengurangkan dimensi pengangkutan.

Panjang tiang keseluruhan: 8000 mm

Lejang kepala pusing: 6600 mm

Pengendalian batang: 6 m

Pembukaan pemusat: 14 in (355 mm)

Silinder pengangkat tiang: Tiang diangkat oleh silinder hidraulik berkembar



Sistem suapan

1 x silinder hidraulik bertindak ganda dengan sistem penggulungan tali 1:3

Daya tarik: 17 tan

Daya tarik ke bawah: 10 – 110 tan

Kelajuan tarik ke atas: 25 m/min

Kelajuan tarik ke bawah: 30 m/min



Pemasangan kepala pusing

Badan keluli yang dibangunkan sendiri dengan pengurangan gear taji dan pelinciran mandi minyak, didorong oleh motor hidraulik berkembar.

Tork maksimum: 6000 Nm

Kelajuan: 66 – 135 rpm kawalan halus



Sistem hidraulik

2 x pam pemeteran untuk suapan dan putaran

1 x pam pemeteran untuk pam lumpur

3 x pam pemeteran untuk penyejuk hidraulik, operasi tambahan dan suapan mikro.

Tekanan sistem maksimum: 2900 psi (200 bar)

Penyejuk minyak hidraulik: 70 gpm

Kapasiti tangki minyak hidraulik: 600 liter



Panel kawalan

Panel kawalan pusat terletak di bahagian belakang unit dengan akses mudah ke lantai gerudi dan dilengkapi dengan semua instrumen yang diperlukan, sistem kawalan dan suis kecemasan. Peranti pengunci disediakan untuk memastikan keselamatan panel kawalan.



Sepana penyingkiran

4 x bicu meratakan hidraulik disediakan untuk tetapan pantas dan meratakan bicu, dilengkapi dengan panduan teleskopik tugas berat. Injap sehala mengunci disediakan untuk keselamatan dan mempunyai kapasiti galas beban yang mencukupi.



Pam suntikan air/buih (pilihan)

Pam tripleks suntikan air yang dikendalikan secara hidraulik dengan aksesori yang diperlukan, pengatur tekanan, pengatur aliran, injap sehala dan penapis sedutan.

Aliran Maks: 80 lpm

Tekanan Maks: 40 kg/sq.sm

Penukar Rod Tunggal: Penukar rod tunggal yang dikendalikan secara manual untuk memasang rod gerudi pada kepala pusing

Win: Win bantu yang dikendalikan secara hidraulik untuk memuatkan rod gerudi ke dalam penukar rod dengan kapasiti angkat 5 tan.



Mesin Kimpalan

Alternator kimpalan separuh tanpa berus dipacu secara hidraulik tersedia untuk selongsong kimpalan

Saiz elektrod yang disyorkan: 2.5 mm hingga 5 mm sahaja

Arus Kimpalan: 300 amp @ 60% kitaran tugas

Fasa tunggal pilihan: 6.0 kVA @ 220v, 50 Hz



Pelincir Talian Gas

Pelincir sebaris jenis venturi bertindak positif tersedia untuk meminyaki tukul lubang bawah.

Kapasiti tangki bahan api: 15 liter

Tekanan kerja: 350 psi



Pemampat udara yang disyorkan

TELAGA PERLOMBONGAN/ATLAS COPCO/LIUTECH

Kapasiti pemampat udara:

1100CFM – 25 BAR – enjin 309kW

900CFM – 22 BAR – enjin 228kw



Pam lumpur

Pam lumpur BW 250 yang dikendalikan secara hidraulik

Lejang: 4″ (100 mm)

Kuasa enjin: 15 Kw

Anjakan (maksimum disyorkan): 250L/min

Tekanan kerja maksimum: 2.5Mpa

Aksesori tambahan: Lampu malam, kotak alatan, kaki tukul

Manual pengguna: Manual operasi, penyelenggaraan dan alat ganti



Pilihan trak

SINO HOWO trak: 6*4/6*6/8*4

Trak Dongfeng: 6*4/6*6/8*4

Trak Shaanxi: 6*4/6*6/8*4







Pelantar penggerudian lubang geru dipasang trak kami ialah produk tersuai yang boleh disesuaikan oleh pelanggan mengikut keperluan sebenar mereka.
