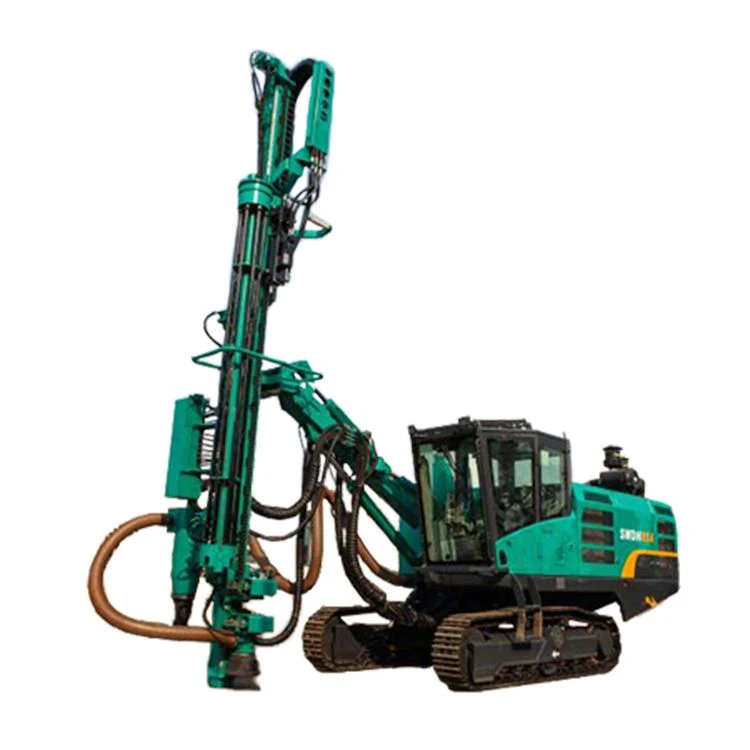

pelantar gerudi permukaan tukul atas

Siri SWDH penuh hidraulik atas rig penggerudian tukul adalah rig gerudi jenama matahari yang mewakili syarikat kami . ia direka mengikut keadaan kerja kuari kecil dan sederhana dan lombong terbuka kecil .

Hantar pertanyaan

Description/kawalan

一, apakah rig gerudi permukaan tukul atas?

Rig gerudi permukaan tukul atas adalah pelantar penggerudian yang membetulkan gerudi batu di bahagian atas rasuk pendorong, menghantar kesan tenaga melalui rod gerudi, dan bekerjasama dengan sistem putaran dan pendorong untuk menyelesaikan operasi penggerudian permukaan . Ia sesuai untuk batuan batu keras dan medium batuan keras, dan digunakan secara meluas di:

Pembinaan lubang peletupan lombong terbuka

Penggalian Yayasan di Jalan dan Pembinaan Keretapi

Penggerudian di kilang batu dan kuari

Projek infrastruktur berskala besar seperti stesen kuasa hidro

2, bagaimana rig gerudi permukaan tukul teratas berfungsi

Latihan tukul atas bekerjasama untuk menyelesaikan operasi penggerudian melalui tiga tindakan utama:

Kesan:Latihan batu hidraulik di bahagian atas menghasilkan daya impak frekuensi tinggi, yang dihantar ke bit gerudi melalui rod gerudi berongga untuk memecahkan batu .

Putaran:Alat gerudi didorong oleh motor berputar bebas untuk berputar untuk bekerjasama dengan kesan untuk membentuk pemotongan .

Pendorong:Sistem pendorong menggunakan tekanan yang stabil ke bawah untuk bit gerudi untuk memastikan pemecahan batu berterusan .

Di samping itu, rig penggerudian dilengkapi dengan sistem penyingkiran habuk, sistem perubahan rod automatik, kabin operasi, dan lain -lain . untuk mencapai kecekapan yang lebih tinggi dan keselamatan operasi .

3, komponen utama gerudi permukaan tukul atas

Tukul atas

Dipasang di bahagian depan rasuk suapan, mengeluarkan tenaga kesan frekuensi tinggi .

Biasanya didorong secara hidraulik, kekerapan kesan dapat mencapai 2500-3000 kali/minit .

Rasuk makanan

Digunakan untuk menyokong dan membimbing pergerakan alat gerudi, dan boleh diselaraskan secara menegak atau pada sudut .

Sistem rod gerudi

Menggunakan siri T (seperti batang gerudi heksagon T38, T45, T51) berongga atau bulat keluli, disambungkan ke bit gerudi batu .

Sistem kuasa hidraulik

Menyediakan daya penggerak untuk latihan batu, pendorong, putaran, crawler, dan lain -lain .

Sistem penyingkiran habuk

Penyingkiran habuk kering atau basah, mengurangkan pencemaran habuk dan meningkatkan keselamatan operasi .

Peranti perjalanan

Kebanyakan jenis crawler, sesuai untuk medan lasak; Beberapa model beroda .

Sistem operasi

Rig penggerudian moden dilengkapi dengan teksi, antara muka kawalan LCD, dan juga menyokong kawalan jauh tanpa wayar atau operasi jauh .

4, kelebihan dan ciri rig gerudi tukul atas tukul

Kelajuan penggerudian pantas

Kekerapan kesan tinggi dan tenaga pekat, sesuai untuk batu keras .

Kualiti perforasi yang tinggi

Diameter lubang lubang yang stabil dan pesongan kecil, kondusif untuk reka bentuk letupan tepat .

Kecekapan bahan api yang tinggi

Berbanding dengan pelantar penggerudian DTH, ia lebih cekap dalam batu sederhana dan mempunyai penggunaan tenaga unit yang lebih rendah .

Tahap kecerdasan yang tinggi

Rig penggerudian moden mempunyai fungsi seperti kedudukan GPS, rakaman data penggerudian, dan sistem perubahan rod automatik .

Penyelenggaraan yang mudah

Reka bentuk modular, komponen utama mudah diganti dan mengekalkan .

5, tukul atas . dth

projek	Penggerudian tukul atas	Penggerudian dth
Pembentukan batu yang berkenaan	Sederhana hingga Hard Rock	Batu keras yang sangat keras, lapisan patah
Diameter penggerudian	Aperture kecil hingga sederhana (64-127 mm)	Aperture sederhana hingga besar (90-300mm)
Kedalaman penggerudian	Sederhana (<40 m)	Larger (>100m)
Kecekapan	Tinggi (terbaik untuk batu sederhana yang sukar)	Lebih tinggi (kecekapan yang lebih baik dalam batu keras)
Penggunaan tenaga/kecekapan ekonomi	Penggunaan tenaga rendah dan rendah seunit	Penggunaan gas tinggi, kos yang agak tinggi

6, Kesimpulan

Rig gerudi permukaan tukul atas menduduki kedudukan penting dalam bidang kejuruteraan dan bidang kejuruteraan global kerana kesan frekuensi tinggi, penggerudian yang cekap dan kawalan yang tepat . Ia sangat sesuai untuk kawasan batu yang sederhana (3}}

Jika anda mempunyai keperluan khusus (jenis batu, diameter lubang, kedalaman, tujuan), saya dapat membantu anda mencadangkan model yang sesuai dan memberikan sokongan parameter teknikal .

询问 chatgpt

Perincian produk

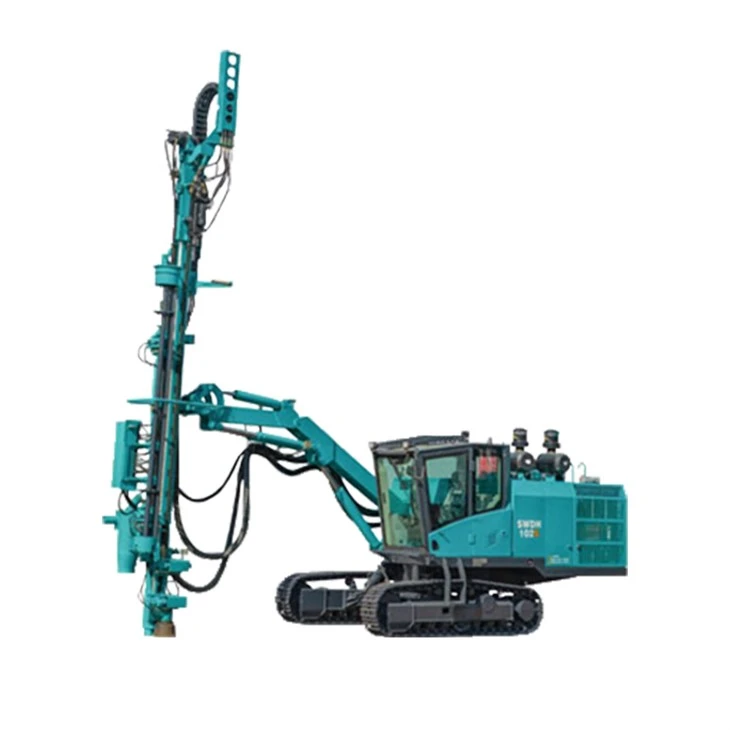

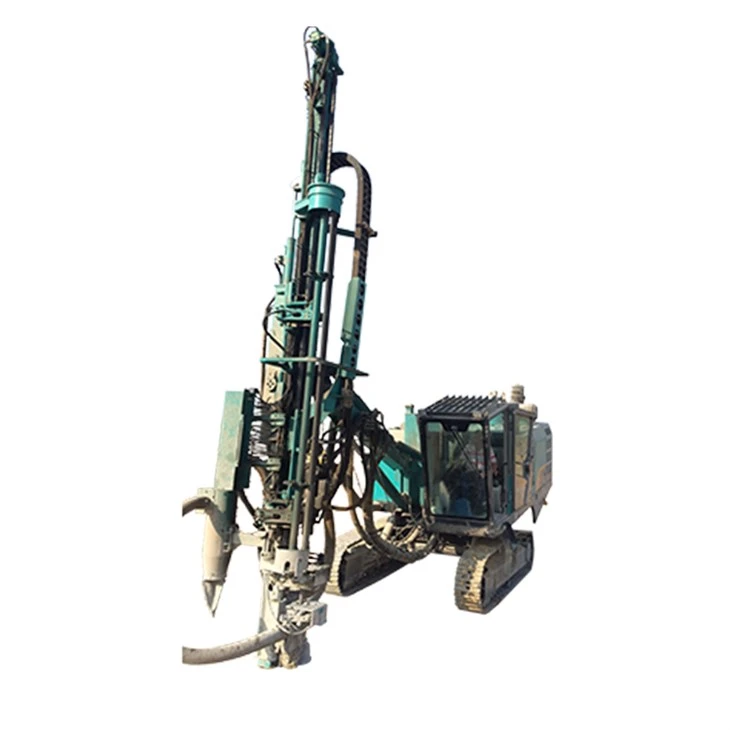

Rig gerudi tukul teratas ini dilengkapi dengan gerudi batu hidraulik maju yang terkenal dengan keupayaan penggerudian yang cepat, kecekapan tenaga, pergerakan yang boleh disesuaikan, kemahiran pendakian yang mantap, dan kemahiran dalam melaksanakan tugas penggerudian pada landskap rumit .

Pencocokan kuasa enjin pemampat gerudi batu dari siri SWDH Open Pit Top Hammer Drilling Machine adalah munasabah, yang dapat mengurangkan penggunaan bahan api . Ciri-ciri komprehensif rig gerudi hidraulik adalah:

1. gerudi batu hidraulik kuasa tinggi, dengan tenaga impak yang besar dan fungsi serangan balik, dengan berkesan mengurangkan risiko gerudi melekat dan menjimatkan alat penggerudian;

2. Komponen teras adalah jenama terkenal di peringkat antarabangsa, dengan kebolehpercayaan yang baik, kecekapan operasi yang tinggi dan penggunaan tenaga yang rendah;

3. Rock Drill-Air Compressor-Engine-Engine Benchmark Pencocokan, Mod Operasi Dual Ekonomi/Kuat, Kesesuaian Rock Wide dan Kos Operasi Rendah;

4. Keseluruhan rig penggerudian hidraulik crawler mempunyai struktur padat, kecil dan fleksibel, pantas berjalan kaki dan keupayaan luar jalan yang kuat;

5. Rig penggerudian hidraulik DTH mengamalkan lengan gerudi yang boleh dilipat untuk menutup kawasan penggerudian pada satu masa, yang sesuai untuk penggerudian terkawal pelbagai sudut dan kedudukan penggerudian cepat dan cepat .

6. Ia menggunakan landasan panduan dua sisi sejuk untuk membentuk rasuk pendorong keluli struktur, dengan kekuatan yang tinggi dan ketepatan panduan yang baik .

7. penggerudian lubang pelbagai sudut, lubang azimut menegak, cenderung dan mendatar boleh digerudi .

8. Sistem Kawalan Bawah Biasa Pintar, kawalan tepat sudut dan kedalaman .

9. perancangan jalan, perancangan urutan lubang, panduan grafik, kedudukan cepat .

Permohonan

Mesin penggerudian rig hidraulik boleh digunakan untuk penggerudian letupan batu di kuari, kejuruteraan awam, kejuruteraan jalan, lombong terbuka, dan pembinaan stesen hidro .

Penghantaran & Pembayaran

Setiap sekeping peralatan dan pelantar penggerudian menjalani pemeriksaan keselamatan beban yang ketat untuk memastikan keselamatan kargo dalam bekas .

Kaedah pembayaran kami: Kad Kredit, L/C, T/T, Western Union, dan kami menyokong penghantaran melalui udara dan laut .

Parameter teknikal	SWDH89S	SWDH102S	SWDH115F
Parameter kerja
Range Hole (mm)	64-115	76-127	76-127
Model Rod Drill	T38,T45,T51	T45,T51	T38,T45,T51
Panjang rod gerudi (mm)	3660	3660	3050
Kedalaman penggerudian ekonomi (mm)	24	24	21
Drifter batu hidraulik
Kekuatan Impak (KW)	14	18	20
Tork putaran (nm)	700	1000	1300
Kelajuan putaran (nm)	0-180	0-150	0-175
Enjin diesel
Model	Cat C7.1	Cat C7.1	QSB4.5
Kuasa (kw/rpm)	168/2200	168/2200	97/2200
Tangki Bahan Api (L)	450	450	300
Pemampat udara
Tekanan (bar)	8	10	/
F . A . d (m3/min)	8	10	/
Lengan gerudi
Jenis	Lengan lipat	Lengan lipat	Lengan lurus tunggal
Mengangkat sudut (ijazah)	+70~-10	+70~-10	-30~+45
Sudut lipat (ijazah)	65~165	65~165	/
Sudut ayunan (ijazah)	+20~-30	+20~-30	+30~-30
Bahagian maju
Panjang pendahuluan (mm)	7300	7300	6700
Strok pampasan (mm)	1200	1200	1200
Sudut ke hadapan (ijazah)	140	140	140
Sudut flip (ijazah)	-20~90	-20~90	-20~90
Max . kadar pendahuluan (m/s)	0.8	0.8	0.8
Max . Propulsion (KN)	25	25	25
Keupayaan berjalan
Max . kelajuan berjalan (km/h)	4.2	4.2	4.2
Max . Traction (kN)	100	100	80
Kebolehpercayaan (ijazah)	25 darjah	25 darjah	25 darjah
Sudut Swing Bingkai Trek (ijazah)	-7~+12	-7~+12	-10~+10
Pelepasan tanah casis (mm)	400	400	400
Dimensi
Berat (kg)	15000	15000	12000
Panjanglebarketinggian (berfungsi) (m)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
Panjanglebarketinggian (pengangkutan) (m)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
