Spesifikasi
|
Parameter Teknikal |
Spesifikasi Paip Gerudi (mm) |
Kedalaman penggerudian (m) |
|
|
Paip gerudi domestik |
Jenis penebalan dalam |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
Coring tali |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
Paip gerudi DCDMA |
Paip gerudi BQ |
1300 |
|
|
Paip gerudi NQ |
1000 |
||
|
Paip gerudi HQ |
750 |
||
|
Paip gerudi PQ |
420 |
||
|
Jenis penebalan luar |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Sudut Gerudi |
0 darjah -360 darjah |
||
|
Enjin |
Model |
kuasa |
Kelajuan |
|
Motor |
Y225S-4 |
37kW |
1480r/min |
|
Enjin diesel |
CA4110 |
81kW |
2800r/min |
|
Gyrator |
|||
|
Jenis: mesin suapan hidraulik dua silinder jenis berputar |
|||
|
Diameter menegak |
φ93mm |
||
|
aci melalui lubang |
|||
|
Kelajuan gelendong menegak |
|||
|
Putaran ke hadapan (r/min) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Kelajuan terbalik (r/min) |
63/198 |
||
|
Maks. tork aci menegak |
8000N·m |
||
|
Pukulan menegak |
600mm |
||
|
Maks. graviti paksi menegak |
125KN |
||
|
Maks. tekanan aci menegak |
90KN |
||
|
Angkat |
|||
|
Jenis: Pemacu gear planet, brek pemegang |
|||
|
Diameter tali dawai |
φ18.5mm |
||
|
Kapasiti tali dawai dram |
95m (luka tujuh lapisan) |
||
|
Maks. daya angkat tali tunggal |
45KN |
||
|
Kelajuan mengangkat tali dawai |
|||
|
Kelajuan linear dram (m/s) |
0.7-2.68m/s (dua belas gred) |
||
|
Klac |
|||
|
Jenis: klac geseran cakera tunggal kering khas kereta |
|||
|
( dipadankan dengan kotak gear 6T46) |
|||
|
Sistem hidraulik |
|||
|
Tekanan sistem |
|||
|
Tekanan terkadar |
20Mpa |
||
|
Tekanan tertinggi |
25Mpa |
||
|
Kapasiti |
20ml/r |
||
|
Bahagian rak |
|||
|
Jenis: jenis gelincir (dengan tapak gelongsor) |
|||
|
Strok belakang pelantar |
460mm |
||
|
Jarak lubang |
260mm |
||
|
Dimensi (L*W*H) |
3550*2200*3100mm |
||
|
Berat pelantar (Dengan enjin kuasa) |
6300kg |
||
Perincian produk
- Nama jenama: miningwell
- Kuantiti pesanan minimum: 1 set
- Butiran pembungkusan: pembungkusan eksport standard
- Masa Penghantaran:15-20 hari
- Syarat pembayaran: L/C, T/T, Western Union

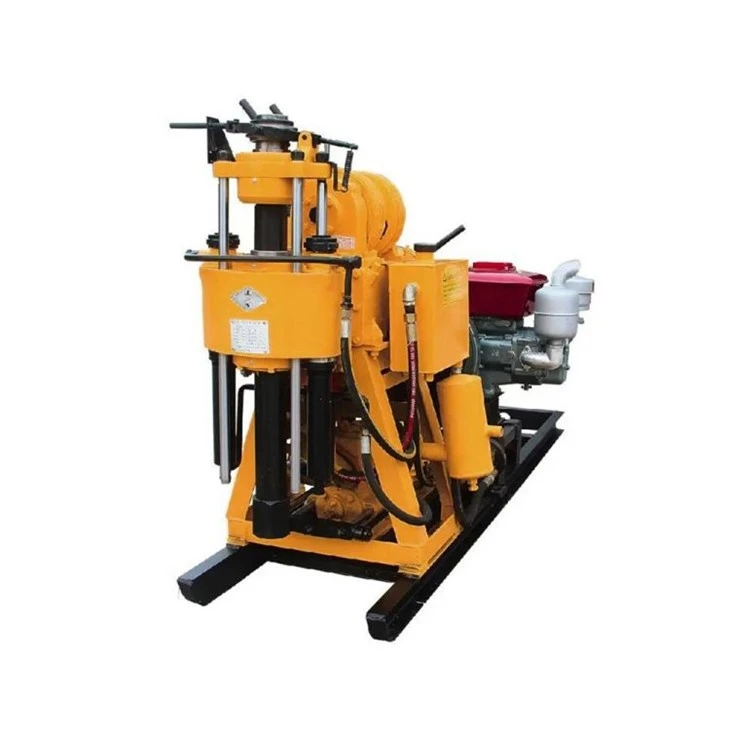

XY-44Ciri utama penggerudian teras batu Crawler
1. Dengan lebih banyak peringkat kelajuan putaran (12 ke hadapan dan 2 belakang) dan julat kelajuan putaran yang munasabah, tork kelajuan rendah (sehingga 8000N.m), ia bukan sahaja sesuai untuk penggerudian teras aloi dan berlian, tetapi juga untuk penerokaan geologi kejuruteraan , penggerudian telaga hidrologi dan pembinaan cerucuk asas.
2. Diameter lubang melalui aci menegak (93mm), suapan hidraulik dua silinder, lejang panjang (sehingga 600mm), kebolehsuaian proses yang kuat, terutamanya sesuai untuk penggerudian tali paip gerudi berdiameter besar (coring atas), yang kondusif untuk meningkatkan kecekapan penggerudian.
3. Mengguna pakai transmisi Tsinghua Wanliyang 6T46, dipadankan secara meluas dengan Foton, JAC, Kaima, Wuzheng dan model trak lain. Teknologi matang, kualiti yang stabil, kapasiti beban lampau yang kuat, stesen servis dan aksesori selepas jualan di seluruh negara.
4. Chuck hidraulik ialah pengapit spring cakera, pelepas silinder hidraulik, chuck hidraulik pemusatan automatik tiga rongga.
5. Persediaan hidraulik menggabungkan pam minyak gear untuk membekalkan minyak, memastikan pemasangan mudah, mesra pengguna, penggunaan kuasa minimum, suhu minyak rendah dan operasi yang konsisten. Radas ini dilengkapi dengan pam minyak kendalian tangan; sekiranya enjin gagal, pam manual kekal boleh digunakan untuk mengekstrak instrumen penggerudian ke dalam rongga.
6. Enjin ini boleh dilengkapi sama ada enjin FAW TIANCHAI 4110 (81 kW) aspirasi semula jadi atau varian pengecas turbo Guangxi Yuchai 4110 (105 kW).

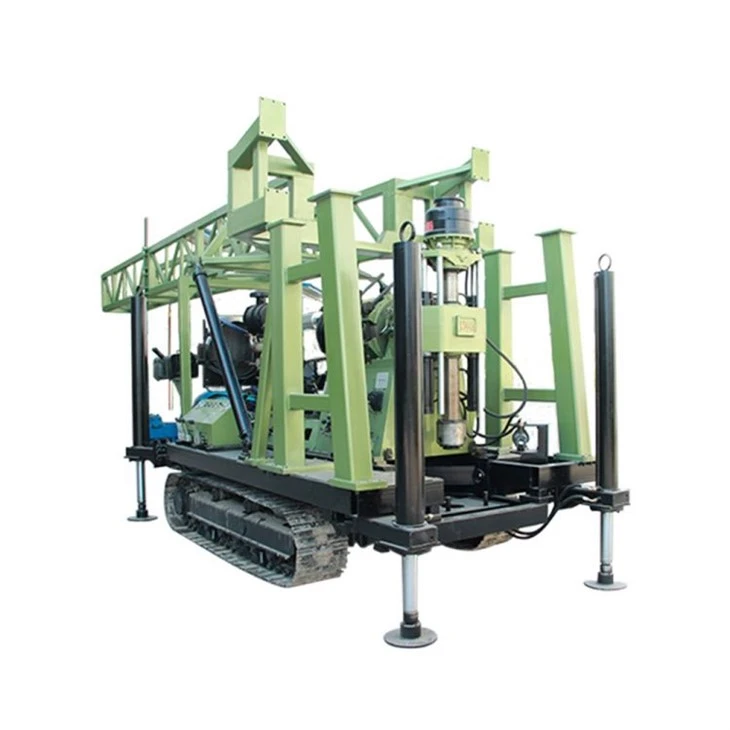

7. Pelantar penggerudian yang dipasang crawler mempunyai pusat graviti yang rendah, jarak anjakan yang panjang (460mm), penetapan teguh dan penggerudian berkelajuan tinggi yang stabil.
8. Dilengkapi dengan meter anti-getaran, yang baik untuk mengawal diameter lubang. Kurang memuatkan dan memunggah pemegang, pengangkutan yang fleksibel.
9. Ia menggunakan casis crawler, dan lejang silinder cadik 1.5m boleh dimuatkan secara automatik, yang mudah untuk bergerak dan pengangkutan.
Aplikasi utama
Digunakan terutamanya dalam bidang seperti geologi, metalurgi, arang batu, hidrologi dan kejuruteraan, pelantar penggerudian teras ini juga sesuai untuk kejuruteraan geologi, meneroka minyak dan gas cetek, pengudaraan terowong lombong, sistem saliran, penggerudian telaga hidrologi dan membina cerucuk asas yang besar.
Penghantaran&Pembayaran
Setiap peralatan Miningwell dan pelantar penggerudian menjalani pemeriksaan keselamatan beban yang ketat untuk memastikan keselamatan kargo di dalam kontena.
Kaedah pembayaran kami: kad kredit, L/C, T/T, Western Union, dan kami menyokong penghantaran melalui udara dan laut.
