I . Konfigurasi dan Asal Unit Lengkap
Komponen Teknologi Teras
Elemen skru pemampat (pemampatan peringkat tunggal)
Komponen yang diimport
Sistem kawalan
Gandingan
Injap pemuatan/pemunggahan pengambilan, injap pengawal selia, injap solenoid
Penapis pengambilan udara, penapis minyak, pemisah udara minyak
Hos fleksibel suhu tinggi
Semua komponen di atas, termasuk sistem kawalan dan bahagian lain, dihasilkan oleh Atlas Copco AirPower di Belgium atau OEM yang dihasilkan di Eropah .
Komponen domestik
Sistem casis dan gandar treler, yang direka khas untuk keadaan jalan Cina
Enjin Diesel: Enjin Dongfeng Cummins China Stage IV
Kandang, kapas kalis bunyi, dan baffles
Tangki simpanan udara dan injap keselamatan
Kipas penyejuk dan unit radiator
Hos fleksibel suhu ambien dan paip bahan api
Pelbagai sendi paip dan casting
Penapis Diesel
Kotak gear
Injap tekanan minimum
Sensor dan pendawaian yang berkaitan
Antaranya, enjin diesel dihasilkan oleh Dongfeng Cummins Engine Co ., Ltd ., sementara komponen lain adalah OEM yang dihasilkan oleh pembekal Atlas Copco di Wuxi .
II . Paparan Kawalan Utama
Tolok tekanan kerja pemampat
Butang pemuatan pemampat
Meter jam operasi kumulatif
Lampu penunjuk penggera dan kesalahan
Butang Mula/Berhenti dan Modul Kawalan
Tangki Bahan Api dan Def (Urea) Paparan Tahap Tangki
Penunjuk Tahap Minyak Skru Elemen
Penunjuk penyumbat penapis pengambilan udara
III . Peranti dan Fungsi Perlindungan Utama
Perlindungan penutupan automatik:
Suhu Outlet Pemampat Tinggi Penggera Tinggi
Tekanan minyak enjin cahaya penggera rendah
Enjin penyejuk suhu penggera tinggi
Lampu penggera tahap bahan api dan tangki rendah
Shutdown sendiri dan rawatan regenerasi selepas rawatan
Sistem Pace Standard untuk Pengoptimuman Penjimatan Tenaga
Iv . dokumen dan item yang disertakan
Manual Operasi dan Penyelenggaraan Produk
Katalog alat ganti
Kapal tekanan dan sijil injap keselamatan
50- Kit penyelenggaraan jam

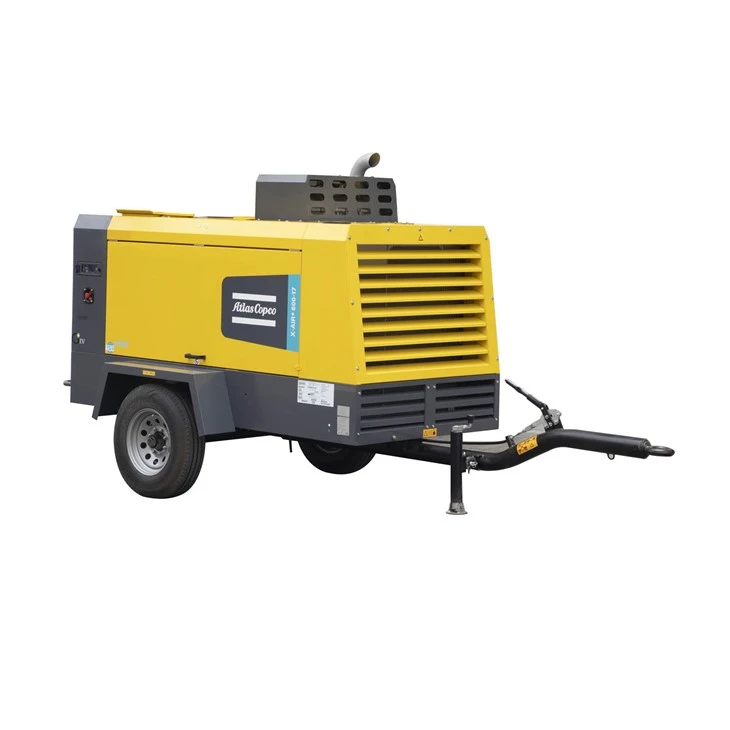

X-Air 600-17 terperinci
1. parameter teknikal utama
Bentuk pemampat udara: mampatan skru utama, penyejukan udara, pemacu enjin diesel, operasi mudah alih lapangan
|
Parameter teknikal
|
|
X-air + 600-17
|
|
Fad Volume Gas Rated
|
Meter padu/minit m ³/min
|
17.2-14.3
|
|
Tekanan kerja
|
Kilogram bar
|
5-17
|
|
Kelajuan enjin maksimum (beban penuh)
|
RPM (revolusi seminit)
|
2200-1900
|
|
Skru kelantangan minyak pelincir
|
Menaikkan l
|
42 (kuantiti penggantian setiap kitaran penyelenggaraan)
|
|
Jumlah tangki penyimpanan gas (tangki pemisahan minyak dan gas)
|
Menaikkan l
|
76
|
|
Kapasiti tangki tangki bahan api/urea
|
Menaikkan l
|
175/-
|
|
Kandungan minyak di saluran udara termampat
|
ppm
|
<5
|
|
Suhu saluran udara termampat (berdasarkan keadaan rujukan yang dinilai)
|
Celsius 0 c
|
100
|
|
Keadaan operasi rujukan yang dinilai
|
|
|
|
Tekanan pengambilan mutlak
|
Kilogram bar
|
1
|
|
kelembapan udara relatif
|
%
|
0
|
|
Suhu udara masuk
|
Celsius 0 c
|
20
|
|
Keadaan kerja yang melampau
|
|
|
|
Tekanan kerja minimum tangki penyimpanan gas
|
Kilogram bar
|
4
|
|
Tekanan kerja maksimum tangki penyimpanan gas (memunggah)
|
Kilogram bar
|
18
|
|
Suhu ambien maksimum
|
Celsius 0 c
|
50
|
|
Suhu permulaan minimum
|
Celsius 0 c
|
-10/-25 (permulaan sejuk pilihan)
|
|
Ketinggian tertinggi
|
Mi m
|
3000
|
2. enjin diesel
| pengilang | Cummins | |
| model | B5.9CS4 GIV Standard | |
| Kuasa output pada kelajuan yang dinilai | Kilowatt KW | 154 |
| Faktor beban | % | - |
| penyejuk | Penyejuk | |
| Silinder | Inline 6- enjin silinder | |
| Kelantangan sistem minyak pelincir | Menaikkan l | 16.5 (kuantiti penggantian setiap kitaran penyelenggaraan) |
| Kapasiti sistem penyejukan | Menaikkan l | 28 |
3. Dimensi dan berat keseluruhan
| Panjang Mesin Panjang * Lebar * Ketinggian - Jenis Trailer (termasuk Mop) | Milimeter mm | 4700*1940*2400 |
| Panjang Mesin Panjang * Lebar * Ketinggian - Jenis Kotak | Milimeter mm | 2960*1400*2110 |
| Treler/kotak berat mesin keseluruhan (berat basah) | Kilogram (kg) | 2300/2200 |
| Saiz injap ekzos | Inci dalam | 1*G2,1*G3/4 |
