Bagaimanakah sistem pengedaran udara berfungsi dalam tukul dth?
Sebagai pembekal berpengalaman DTH (Down-the-Hole) palu, saya telah menyaksikan secara langsung peranan penting yang dimainkan oleh sistem pengedaran udara dalam operasi yang cekap dari alat penggerudian yang kuat ini. Dalam catatan blog ini, saya akan menyelidiki selok -belok bagaimana sistem pengedaran udara dalam fungsi tukul DTH, meneroka komponen, proses, dan kesannya terhadap prestasi keseluruhan.
Komponen Sistem Pengagihan Udara
Sistem pengedaran udara dalam tukul DTH terdiri daripada beberapa komponen utama, masing -masing dengan fungsi khusus yang menyumbang kepada operasi yang lancar dan berkesan alat tersebut. Komponen ini termasuk salur masuk udara, laluan udara, omboh, injap, dan pelabuhan ekzos.
Saluran udara adalah titik di mana udara termampat memasuki tukul DTH. Udara ini biasanya dibekalkan oleh pemampat dan penting untuk menggerakkan operasi tukul. Laluan udara di dalam tukul direka untuk mengarahkan udara termampat ke kawasan yang sesuai, memastikan ia mencapai omboh dan injap dalam urutan yang betul.
Piston adalah komponen kritikal tukul DTH, kerana ia bertanggungjawab untuk menyampaikan daya impak yang memecahkan batu. Udara termampat bertindak pada omboh, menyebabkan ia bergerak ke belakang dalam badan tukul. Pergerakan ini menjana tenaga yang diperlukan untuk menyerang bit gerudi, yang seterusnya patah batu.
Injap adalah satu lagi komponen penting dalam sistem pengedaran udara. Ia mengawal aliran udara termampat di dalam tukul, memastikan ia diarahkan ke omboh pada masa yang tepat. Injap dibuka dan ditutup dalam urutan yang tepat, yang membolehkan udara termampat memasuki ruang omboh dan kemudian buangnya, mewujudkan perbezaan tekanan yang diperlukan untuk memacu omboh.
Akhirnya, pelabuhan ekzos bertanggungjawab untuk melepaskan udara yang digunakan dari tukul. Ini penting untuk mengekalkan tekanan yang betul di dalam tukul dan menghalang pembentukan haba dan serpihan.
Proses kerja sistem pengedaran udara
Operasi sistem pengedaran udara dalam tukul DTH boleh dibahagikan kepada beberapa fasa yang berbeza. Mari kita lihat dengan lebih dekat setiap fasa ini untuk memahami bagaimana sistem berfungsi.
Fasa pengambilan
Proses ini bermula apabila udara termampat memasuki Hammer DTH melalui salur masuk udara. Udara kemudian mengalir melalui laluan udara dan mencapai injap. Pada ketika ini, injap berada dalam kedudukan tertutup, menghalang udara daripada memasuki ruang omboh.
Fasa mampatan
Apabila udara termampat terus membina di belakang injap, tekanan meningkat. Apabila tekanan mencapai tahap tertentu, ia memaksa injap untuk dibuka, membolehkan udara memasuki ruang omboh. Apabila udara memasuki ruang, ia menolak omboh ke hadapan, memampatkan udara di hadapannya.
Fasa kesan
Sebaik sahaja omboh telah mencapai kedudukan maksimum ke hadapan, udara termampat di hadapannya adalah tekanan tertinggi. Pembezaan tekanan ini menyebabkan omboh untuk membalikkan arah dengan cepat dan menyerang bit gerudi, menyampaikan daya impak yang diperlukan untuk memecahkan batu.
Fasa ekzos
Selepas kesannya, injap ditutup, menghalang udara termampat daripada memasuki semula ruang omboh. Udara yang digunakan kemudiannya dibebaskan dari tukul melalui pelabuhan ekzos, yang membolehkan tekanan di dalam ruang berkurang. Penurunan tekanan ini menyebabkan omboh bergerak kembali ke kedudukan asalnya, bersedia untuk kitaran seterusnya.
Kesan Sistem Pengagihan Udara terhadap Prestasi
Kecekapan dan keberkesanan sistem pengedaran udara mempunyai kesan yang signifikan terhadap prestasi tukul DTH. Sistem pengedaran udara yang direka dengan baik dapat memastikan bahawa tukul beroperasi dengan lancar dan efisien, memberikan daya impak yang konsisten dan meminimumkan downtime.
Salah satu faktor utama yang mempengaruhi prestasi sistem pengedaran udara adalah kualiti udara termampat. Udara mesti bersih dan kering untuk mengelakkan kerosakan pada komponen dalaman tukul. Udara yang tercemar boleh menyebabkan kakisan, haus, dan penyumbatan, yang boleh menyebabkan penurunan prestasi dan peningkatan kos penyelenggaraan.
Satu lagi faktor penting ialah ukuran dan reka bentuk yang betul dari saluran udara dan injap. Komponen ini mesti direka dengan teliti untuk memastikan udara termampat dihantar ke omboh pada masa yang tepat dan dalam kuantiti yang betul. Sistem pengedaran udara yang direka dengan baik boleh mengakibatkan daya impak yang tidak sekata, mengurangkan kelajuan penggerudian, dan peningkatan penggunaan tenaga.
Pelbagai jenis palu DTH dan sistem pengedaran udara mereka
Terdapat beberapa jenis palu DTH yang terdapat di pasaran, masing -masing dengan sistem pengedaran udara tersendiri. Beberapa jenis yang paling biasa termasukCluster Dth Drilling Hammer, TheTekanan Rendah Tukul ke lubang, dan yangTekanan DTH Tekanan Udara Sederhana.
Kluster DTH Drilling Hammer direka untuk operasi penggerudian berskala besar, seperti kerja cerucuk dan asas. Ia biasanya menggunakan sistem pengedaran udara bertekanan tinggi untuk menyampaikan daya impak yang diperlukan untuk memecahkan batu keras. Tekanan rendah di bawah lubang tukul, sebaliknya, sesuai untuk pembentukan dan aplikasi batu yang lebih lembut di mana daya impak yang lebih rendah diperlukan. Ia menggunakan sistem pengedaran udara tekanan yang lebih rendah, yang lebih cekap tenaga dan mengurangkan risiko kerosakan pada bit gerudi.

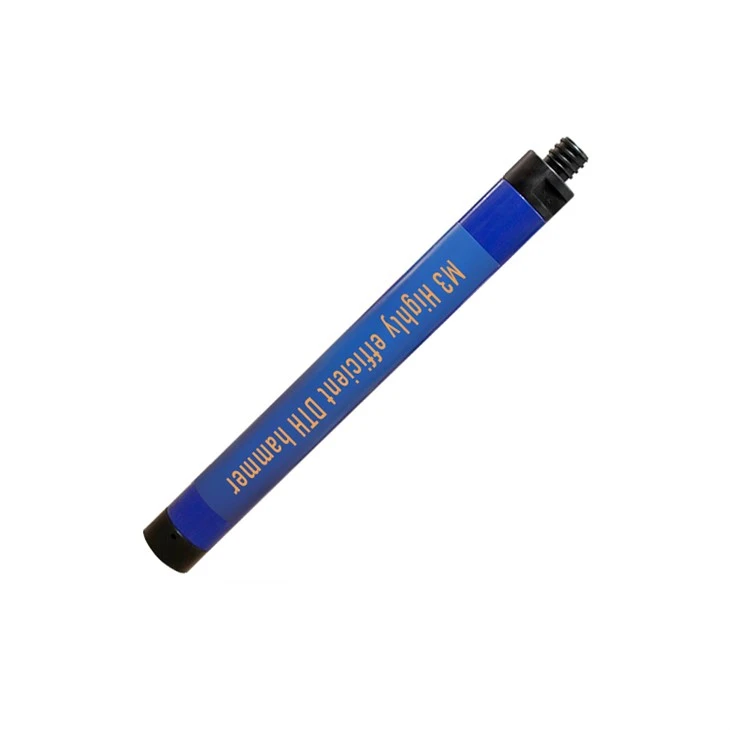

Tekanan udara sederhana DTH Hammer adalah pilihan serba boleh yang boleh digunakan dalam pelbagai aplikasi. Ia menawarkan keseimbangan antara daya impak yang tinggi dari tukul penggerudian cluster DTH dan kecekapan tenaga tekanan rendah di bawah lubang.
Kesimpulan
Sebagai kesimpulan, sistem pengedaran udara adalah komponen kritikal dari tukul DTH, kerana ia bertanggungjawab untuk menyampaikan udara termampat yang menguasai alat tersebut. Memahami bagaimana sistem pengedaran udara berfungsi dan faktor -faktor yang mempengaruhi prestasinya adalah penting untuk memastikan operasi tukul yang cekap dan berkesan.
Sebagai pembekal DTH Hammers, kami komited untuk menyediakan pelanggan kami dengan produk berkualiti tinggi yang direka untuk memenuhi keperluan khusus mereka. Pelbagai palu DTH kami, termasuk tukul penggerudian DTH cluster, tukul tekanan bawah lubang rendah, dan tukul DTH tekanan udara sederhana, semuanya dilengkapi dengan sistem pengedaran udara canggih yang memastikan prestasi dan kebolehpercayaan yang optimum.
Jika anda berminat untuk mempelajari lebih lanjut mengenai Hammers DTH kami atau ingin membincangkan keperluan penggerudian khusus anda, jangan ragu untuk menghubungi kami. Pasukan pakar kami sentiasa tersedia untuk memberi anda maklumat dan sokongan yang anda perlukan untuk membuat pilihan yang tepat untuk projek anda.
Rujukan
- "Hammers Down-the-Hole: Reka Bentuk, Operasi, dan Penyelenggaraan" oleh John Smith
- "Buku Panduan Teknologi Penggerudian" oleh Peter Jones
- "Sistem pemampatan udara untuk peralatan penggerudian" oleh David Brown
