DTH (Down-the-Hole) Hammers adalah alat penting dalam industri penggerudian, digunakan secara meluas untuk pelbagai aplikasi seperti perlombongan, kuari, pembinaan, dan penggerudian geoterma. Sebagai pembekal DTH Hammer terkemuka, saya sering ditanya tentang bagaimana alat -alat yang kuat ini berfungsi. Dalam catatan blog ini, saya akan memberikan penjelasan terperinci tentang prinsip kerja palu DTH, komponen mereka, dan faktor -faktor yang mempengaruhi prestasi mereka.
Prinsip kerja asas
Pada terasnya, tukul DTH adalah gerudi perkusi pneumatik yang beroperasi dengan menukar udara termampat ke dalam tenaga mekanikal untuk memacu omboh. Piston, pada gilirannya, menyampaikan pukulan berulang ke bit gerudi, yang memecahkan batu atau tanah. Kitaran kerja asas tukul DTH boleh dibahagikan kepada empat peringkat utama: pengambilan, mampatan, strok kuasa, dan ekzos.
Tahap pengambilan
Proses ini bermula apabila udara termampat diperkenalkan ke dalam tukul DTH melalui rentetan gerudi. Udara memasuki ruang udara Hammer, mewujudkan persekitaran tekanan tinggi. Udara tekanan tinggi ini mendorong omboh ke arah belakang tukul, memampatkan udara di ruang belakang.
Tahap mampatan
Apabila omboh bergerak ke arah belakang, ia memampatkan udara di ruang belakang. Ini udara termampat kedai berpotensi tenaga, yang akan digunakan untuk memacu omboh ke hadapan semasa strok kuasa. Pada masa yang sama, injap pengambilan ditutup, menghalang udara termampat daripada melarikan diri.
Strok kuasa
Sebaik sahaja udara di ruang belakang dimampatkan sepenuhnya, injap pengambilan dibuka sekali lagi, membolehkan udara tekanan tinggi memasuki ruang depan. Peningkatan tekanan secara tiba -tiba di ruang depan memaksa omboh untuk bergerak maju dengan cepat, menyampaikan pukulan yang kuat ke bit gerudi. Tenaga impak ini dipindahkan ke batu atau tanah, memecahkannya ke dalam kepingan yang lebih kecil.
Tahap ekzos
Selepas strok kuasa, omboh bergerak kembali ke belakang, membuka injap ekzos. Udara termampat di ruang depan kemudian dibebaskan melalui pelabuhan ekzos, yang membolehkan omboh kembali ke kedudukan asalnya. Kitaran kemudian mengulangi sendiri, dengan tahap pengambilan bermula lagi.
Komponen tukul dth
Hammer DTH terdiri daripada beberapa komponen utama, masing -masing memainkan peranan penting dalam operasinya. Komponen ini termasuk:
Omboh
Piston adalah jantung tukul DTH. Ia adalah komponen silinder yang bergerak ke belakang dan sebagainya di dalam badan tukul, menyampaikan tenaga impak ke bit gerudi. Piston biasanya diperbuat daripada keluli kekuatan tinggi untuk menahan daya tinggi dan tekanan yang dihasilkan semasa operasi.
Bit gerudi
Bit gerudi adalah komponen yang datang ke dalam hubungan langsung dengan batu atau tanah. Ia direka untuk memecahkan bahan ke dalam kepingan yang lebih kecil dan mengeluarkannya dari lubang bor. Bit gerudi datang dalam pelbagai bentuk dan saiz, bergantung kepada aplikasi tertentu dan jenis batu atau tanah yang digerudi.
Sistem injap
Sistem injap mengawal aliran udara termampat ke dalam dan keluar dari tukul. Ia terdiri daripada injap pengambilan dan ekzos yang dibuka dan ditutup pada masa yang sesuai untuk memastikan operasi tukul yang betul. Sistem injap biasanya diperbuat daripada bahan berkualiti tinggi untuk menahan tekanan tinggi dan suhu yang dihasilkan semasa operasi.
Silinder
Silinder adalah perumahan yang mengandungi omboh dan sistem injap. Ia menyediakan persekitaran yang dimeteraikan untuk omboh untuk bergerak ke belakang dan sebagainya, dan ia juga membantu mengarahkan aliran udara termampat. Silinder biasanya diperbuat daripada keluli kekuatan tinggi untuk menahan daya tinggi dan tekanan yang dihasilkan semasa operasi.
Sub bit
Sub bit adalah komponen yang menghubungkan bit gerudi ke badan tukul. Ia menyediakan sambungan yang selamat antara kedua -dua komponen dan membolehkan pemindahan tenaga impak dari omboh ke bit gerudi. Sub bit biasanya diperbuat daripada keluli kekuatan tinggi untuk menahan daya tinggi dan tekanan yang dihasilkan semasa operasi.
Faktor yang mempengaruhi prestasi palu dth
Beberapa faktor boleh menjejaskan prestasi Hammer DTH, termasuk:
Tekanan udara
Tekanan udara adalah salah satu faktor yang paling penting yang mempengaruhi prestasi tukul DTH. Tekanan udara yang lebih tinggi secara amnya mengakibatkan tenaga impak yang lebih tinggi dan kadar penggerudian yang lebih cepat. Walau bagaimanapun, terlalu tinggi tekanan udara juga boleh menyebabkan haus dan lusuh yang berlebihan pada komponen tukul, mengurangkan jangka hayat mereka.
Kadar aliran udara
Kadar aliran udara adalah satu lagi faktor penting yang mempengaruhi prestasi tukul DTH. Kadar aliran udara yang mencukupi diperlukan untuk memastikan tukul beroperasi dengan cekap dan berkesan. Sekiranya kadar aliran udara terlalu rendah, tukul mungkin tidak dapat menjana tenaga impak yang mencukupi, mengakibatkan kadar penggerudian yang lebih perlahan.
Jenis batu
Jenis batu yang digerudi juga boleh memberi kesan yang signifikan terhadap prestasi tukul DTH. Batu -batu yang lebih keras memerlukan lebih banyak tenaga untuk memecahkan, yang mungkin memerlukan tekanan udara yang lebih tinggi dan tukul yang lebih besar. Batu -batu yang lebih lembut, sebaliknya, mungkin memerlukan tenaga yang kurang kesan dan tukul yang lebih kecil.
Reka bentuk bit gerudi
Reka bentuk bit gerudi juga boleh menjejaskan prestasi tukul DTH. Reka bentuk bit gerudi yang berbeza sesuai untuk pelbagai jenis aplikasi batu dan penggerudian. Sebagai contoh, bit butang biasanya digunakan untuk penggerudian batu keras, sementara sedikit pahat lebih sesuai untuk penggerudian batu lembut.
Jenis palu dth
Terdapat beberapa jenis palu DTH yang terdapat di pasaran, masing -masing direka untuk aplikasi tertentu dan keadaan operasi. Beberapa jenis palu DTH yang paling biasa termasuk:
Tekanan DTH Tekanan Udara Rendah
Tekanan DTH tekanan udara yang rendah direka untuk beroperasi pada tekanan udara yang agak rendah, biasanya antara 5 dan 10 bar. Hammers ini sesuai untuk penggerudian dalam batu lembut hingga sederhana dan sering digunakan dalam aplikasi penggerudian dan geoterma.
Tekanan Udara Sederhana DTH Hammers
Tekanan udara sederhana DTH Hammers direka untuk beroperasi pada tekanan udara antara 10 dan 15 bar. Hammers ini sesuai untuk penggerudian dalam batu sederhana hingga keras dan biasanya digunakan dalam aplikasi perlombongan dan kuari.

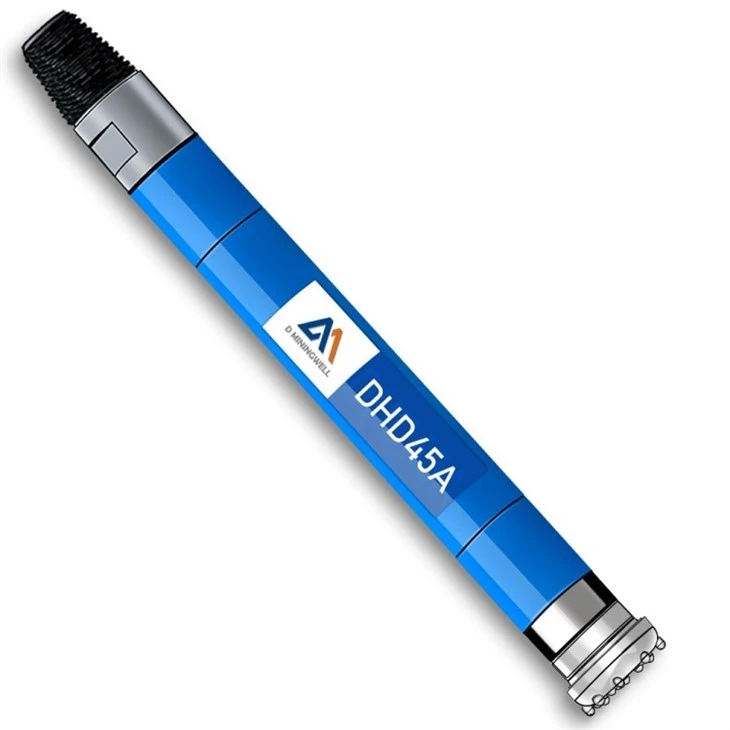

Hammers DTH Tekanan Udara Tinggi
Tekanan udara tinggi DTH Hammers direka untuk beroperasi pada tekanan udara di atas 15 bar. Hammers ini sesuai untuk penggerudian di batu -batu yang sangat keras dan sering digunakan dalam aplikasi penggerudian yang mendalam, seperti penerokaan minyak dan gas.
Cluster Dth Drilling Hammers
Kluster DTH penggerudian palu direka untuk menggunakan beberapa palu secara serentak, membolehkan penggerudian yang lebih cepat dan lebih cekap. Hammers ini biasanya digunakan dalam projek perlombongan dan pembinaan berskala besar.
Kesimpulan
Kesimpulannya, palu DTH adalah alat yang kuat dan cekap yang digunakan secara meluas dalam industri penggerudian. Dengan menukar udara termampat ke dalam tenaga mekanikal, palu ini dapat menyampaikan pukulan berulang ke bit gerudi, memecahkan batu atau tanah dan membolehkan penciptaan lubang bor. Memahami bagaimana Hammers DTH berfungsi dan faktor -faktor yang mempengaruhi prestasi mereka adalah penting untuk memilih tukul yang tepat untuk aplikasi khusus anda dan memastikan hasil penggerudian yang optimum.
Sebagai pembekal DTH Hammer terkemuka, kami menawarkan pelbagai palu DTH berkualiti tinggi untuk memenuhi keperluan pelanggan kami. Sama ada anda sedang mencari tukul tekanan udara yang rendah untuk penggerudian batu lembut atau tukul tekanan udara yang tinggi untuk penggerudian batu keras, kami mempunyai penyelesaian yang tepat untuk anda. Sekiranya anda mempunyai sebarang pertanyaan atau ingin mengetahui lebih lanjut mengenai produk kami, jangan ragu untuk menghubungi kami. Kami berharap dapat bekerjasama dengan anda dan membantu anda mencapai matlamat penggerudian anda.
Rujukan
- Redmond, RW (2008). Kejuruteraan penggerudian. Penerbitan Profesional Teluk.
- Teale, AW (1965). Konsep tenaga khusus dalam penggerudian batu. Jurnal Antarabangsa Mekanik dan Sains Perlombongan & Geomekanik Abstrak, 2 (2), 135-143.
